Sensore di portata Misurazione della portata senza alcun intervento sulla tubazione

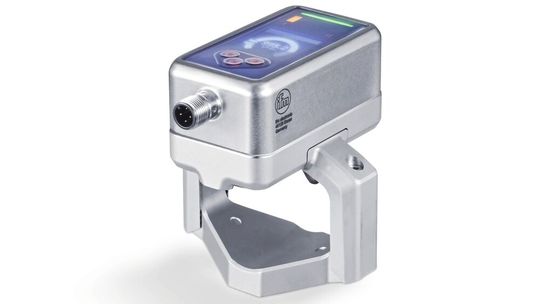

Interrompere un processo che funziona in modo affidabile per installare un sensore di misurazione della portata all’interno del tubo? Con i cosiddetti sensori clamp-on non è necessario: il nuovo sensore a ultrasuoni clamp-on SUC300 di IFM consente la misurazione della portata senza contatto e senza intervenire sulla tubazione.

La portata è una delle grandezze di misura più importanti nell’industria di processo. Nella pratica, però, le aziende si trovano spesso ad affrontare la sfida di integrare nuovi sensori nell’impianto esistente. Finora, per installare il sensore, era spesso necessario tagliare il tubo. Il sensore a ultrasuoni clamp-on SUC300 di IFM semplifica notevolmente questa operazione: gli installatori devono semplicemente posizionare il sensore sul tubo, innestare la controparte e avvitarla. Una caratteristica distintiva del nuovo dispositivo è il riconoscimento automatico dello spessore della parete, che rileva lo spessore effettivo della parete del tubo durante la messa in servizio e ne tiene conto nella misurazione della portata. Ciò semplifica la configurazione, in particolare negli impianti industriali esistenti, poiché spesso i dati relativi ai tubi non sono documentati in modo completo. Grazie al riconoscimento dello spessore della parete è possibile tenere conto delle differenze tra lo spessore nominale e quello effettivo, migliorando ulteriormente le prestazioni di misurazione. Lo spessore della parete influisce direttamente sul percorso acustico e quindi sul calcolo della portata.

Al momento del lancio sul mercato, il sensore per i diametri nominali delle tubazioni DN40 e DN50; altre varianti sono già in fase di sviluppo. Il SUC300 è progettato per la misurazione di fluidi a base acquosa e può essere utilizzato in tubazioni in acciaio, acciaio inossidabile e materiali plastici come il PVC. L’integrazione avviene tramite il connettore standardizzato M12; durante la messa in servizio, oltre al riconoscimento automatico dello spessore della parete, gli utenti possono avvalersi di una procedura guidata di configurazione intelligente che li accompagna passo dopo passo nell’installazione. In questo modo il sensore è pronto all’uso in pochissimo tempo. Per l’integrazione nell’infrastruttura esistente sono disponibili IO-Link, un’uscita analogica e un’uscita a impulsi, di commutazione e di diagnostica. L’alloggiamento in acciaio inossidabile è certificato con i gradi di protezione IP67 e IP69 ed è quindi adatto all’impiego in contesti con elevati requisiti di purezza dei fluidi e igiene.

È possibile un impiego temporaneo

Grazie al meccanismo “clamp-on”, il sensore di portata è adatto non solo all’impiego permanente in impianti esistenti, ma anche a operazioni di misurazione temporanee. Tra le applicazioni tipiche in ambito industriale figurano la risoluzione dei guasti, la verifica dei punti di misurazione esistenti o le analisi mobili dei consumi. Poiché non sono necessari interventi sulla tubazione, il sensore a ultrasuoni SUC300 può essere impiegato in modo flessibile in diversi punti di misura.

Concorso a premi durante la SPS: IFM presenta il sensore a ultrasuoni clamp-on SUC300 alla SPS 2026 (dal 24 al 26 novembre, padiglione 7A, stand 302) a Norimberga. In occasione della fiera, IFM organizzerà un concorso a premi in cui verranno estratti a sorte dieci sensori di flusso del nuovo modello.
