Tecnica di misurazione 3D Tecnologia di misurazione 3D per la produzione e l'impiego sul campo

La divisione Portable Metrology di Hexagon presenta Hyperscan SR, uno scanner 3D completamente wireless con tracciamento ottico. Questa soluzione mira a rendere accessibile il tracciamento ottico professionale anche agli utenti che non dispongono di conoscenze specifiche in materia di metrologia. Grazie al flusso di lavoro senza fili, alla facilità d’uso e al tracciamento dinamico, Hyperscan SR può essere utilizzato direttamente in produzione, presso i fornitori o sul campo.

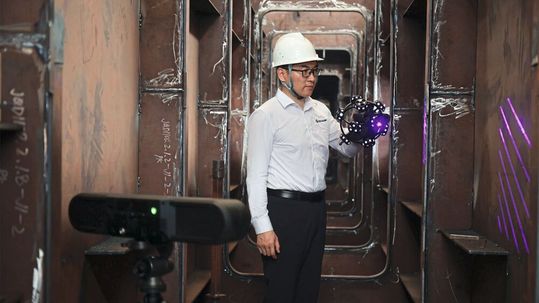

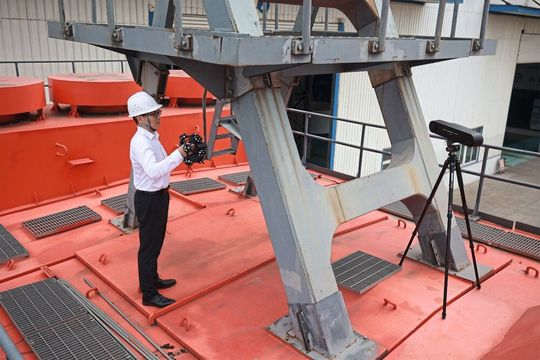

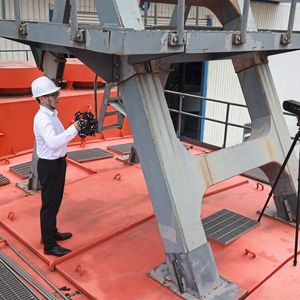

Non è il componente a recarsi alla misurazione, ma è la misurazione ad andare incontro al componente. Sempre più spesso i controlli vengono effettuati proprio dove i componenti vengono prodotti, utilizzati o sottoposti a manutenzione: direttamente sulla linea di produzione, in diverse sedi o durante l’assistenza. Finora, tuttavia, ciò richiedeva spesso un cablaggio complesso, un’attenta configurazione e l’intervento di uno specialista in tecnica di misura. Il sistema Hyperscan riduce questo onere di configurazione grazie al tracciamento ottico dinamico. Con Hyperscan SR, lo scanner e il componente vengono acquisiti in un unico sistema di coordinate, in modo che la scansione rimanga stabile anche in caso di movimenti del componente o vibrazioni dell’ambiente circostante, senza che la qualità della scansione ne risenta. Darren Goh, direttore di prodotto per gli scanner 3D portatili presso Hexagon, spiega: «Il tracciamento dinamico rende Hyperscan SR pronto all’uso in poco tempo e così semplice da utilizzare da renderlo adatto anche all’impiego quotidiano da parte di utenti privi di conoscenze specifiche in materia di tecnologia di misurazione. Essendo un sistema completamente wireless con Wi-Fi 6 integrato e alimentazione a batteria, consente ai team di raggiungere anche aree con accesso limitato o alimentazione elettrica ridotta.»

Acquisizione efficiente di componenti di piccole e medie dimensioni

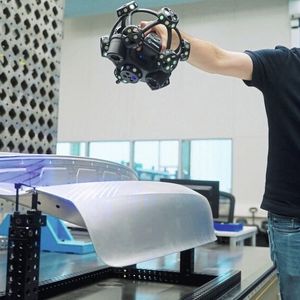

La scansione su ampia superficie senza marcatori di riferimento supporta gli utenti nell’ispezione di componenti di piccole e medie dimensioni, quali telai di macchine saldati, pezzi fusi, utensili e attrezzature, nonché interni di veicoli. Diverse modalità di scansione con una velocità fino a 4 milioni di punti al secondo, il rilevamento dei fori e il riconoscimento dei bordi facilitano il processo di ispezione.

Galleria di immagini

Lo scanner pesa 1,3 kg senza batteria ed è dotato di comandi integrati nell'apparecchio e di un assistente vocale intelligente a supporto dell'utente. Le nuvole di punti completate possono essere esportate in formato STL e nei formati di file più diffusi. I dati possono inoltre essere trasferiti con un solo clic a Geomagic o PolyWorks.

Dati di misurazione certificati per i controlli in loco

Hyperscan SR è il nuovo modello base della serie Hyperscan. Va ad affiancare Hyperscan Ultra, uno scanner versatile destinato alla produzione, e Hyperscan Super, che offre una portata maggiore per componenti di grandi dimensioni e celle di controllo automatizzate.

Hyperscan SR viene calibrato in un laboratorio accreditato secondo la norma ISO 17025 e acquisisce dati di misura certificati secondo la norma VDI/VDE 2634-3. La precisione volumetrica parte da 0,06 mm su 3,2 m. Lo scanner può inoltre essere integrato in sistemi di automazione robotizzati tramite un kit di integrazione standardizzato. Tutti e tre i modelli Hyperscan utilizzano lo stesso flusso di lavoro e lo stesso sistema di coordinate.

Hyperscan SR è adatto per ispezioni in loco e sul campo, controlli dei fornitori e delle merci in entrata, assistenza sul campo, manutenzione e revisione, utensili e attrezzature, nonché per il controllo qualità decentralizzato. Tra i settori di applicazione figurano, tra gli altri, quello automobilistico, il trasporto ferroviario, l’energia, l’edilizia, la produzione in generale, le attrezzature industriali e i beni di consumo. La soluzione è disponibile da subito in tutto il mondo tramite Hexagon e i suoi partner di distribuzione.
